AVR - Автоматичний регулятор напруги DVR2000E

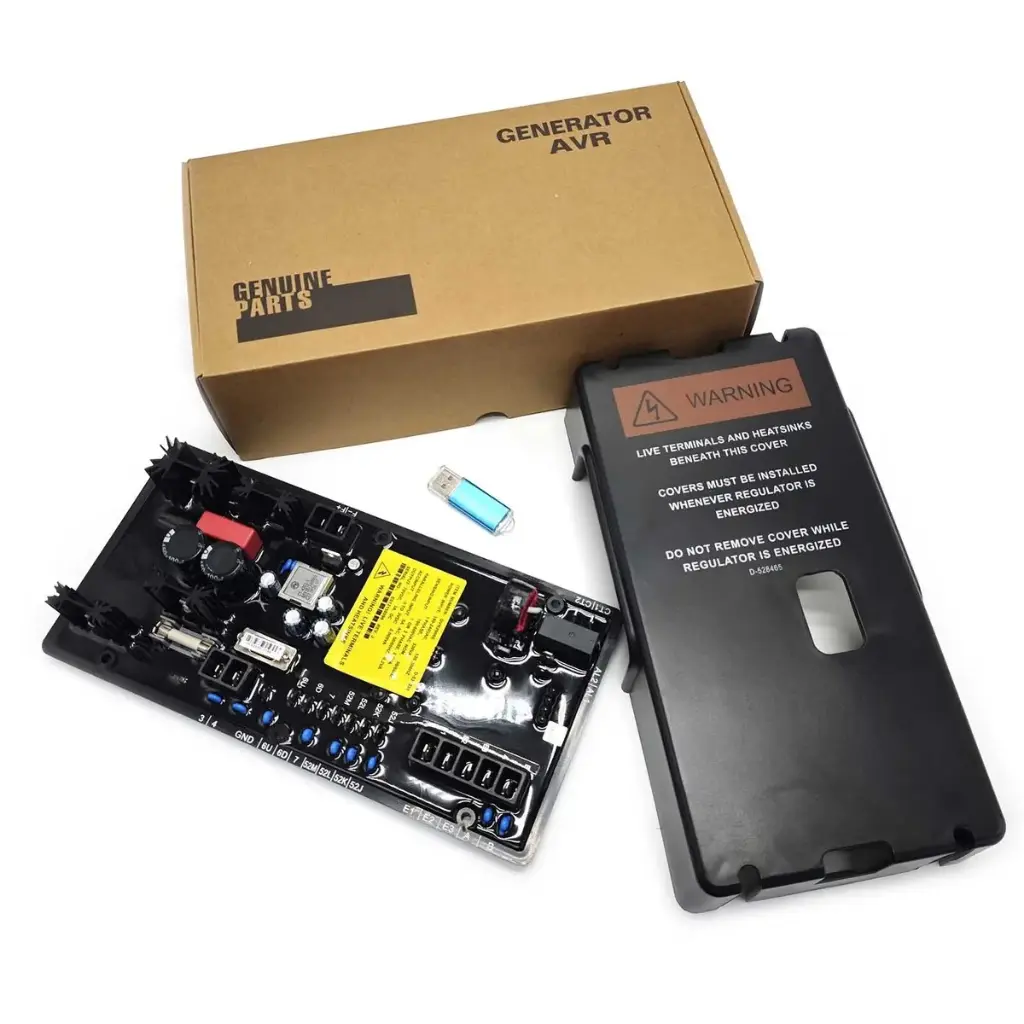

El DVR2000E es un regulador de voltaje electrónico de estado sólido, basado en microprocesador, que controla la salida de voltaje de generadores de CA sin escobillas ajustando la corriente en el campo excitador. Se alimenta de un generador de imán permanente (PMG) de alta frecuencia y múltiples polos. Este AVR viene en un paquete encapsulado para montaje detrás del tablero, fijado con tornillos a su carcasa de plástico, e incluye indicadores LED que muestran el estado del generador y del sistema. Las conexiones se realizan mediante terminales de conexión rápida de un cuarto de pulgada en el panel trasero, donde también se encuentra un conector DB-9 de 9 pines para la comunicación con una PC. Para cumplir con la norma UL 509 y evitar el contacto accidental con terminales y disipadores de calor con corriente, el DVR2000E se suministra con una cubierta moldeada que debe instalarse siempre que se le aplique energía.
AVR - DVR2000E належить до кола збудження генератора й утримує вихідну напругу в межах приблизно ±1 % під час накидання чи скидання навантаги.
Знос AVR має тепловий характер. Він працює всередині відсіку генератора без власної вентиляції, тому зазвичай першим старіє на установці з великою наробкою. Запасний модуль на полиці позбавляє від багатоденного простою через дешеву деталь.
Характеристики та сумісність
- Застосовно до
- MARATHON ELECTRIC
- Габарити
- 25 x 6 x 13 cm
- Маса
- 2.00 kg
Як перевірити перед замовленням
- Переконайтеся, що позначення на етикетці AVR (наприклад, AS440, MX341, R120) збігається точно: варіанти різняться діапазоном вимірювання та рівнем збудження.
- Перевірте напругу входу збудження та тип генератора, з яким він працює. Вони не взаємозамінні між марками й діапазонами обертання.
- Перед заміною модуля перевірте проводку й щітки: ослаблений контакт дає точно ті самі симптоми, що й згоріла AVR.
Часті запитання
Як зрозуміти, що винна AVR, а не генератор?
Виміряйте вихідну напругу за усталеної навантаги. Якщо вона низька й не реагує на підстроювання збудження, а обмотки та обертові діоди справні, підозрюйте AVR. Перехресна перевірка із запасним AVR підтверджує це за хвилини.
Чи можна підрегулювати напругу після монтажу?
Так. У більшості таких регуляторів є підстроювачі напруги й стійкості. Налаштуйте їх без навантаги на номінальну напругу об'єкта, потім перевірте під навантагою перед прийманням.
Супутні деталі
Див. Каталог запчастин або Запросити пропозицію, зазначивши позначення обладнання. Торговельні марки третіх осіб згадано виключно для ідентифікації.
Специфікації
| Характеристики | |
|---|---|
| Застосовно до | BASLER ELECTRIC, MARATHON ELECTRIC |
| Вага | 2,00 kg |
| Розміри | 25 x 6 x 13 cm |
| Запчастини | |
|---|---|
| Запчастини генератора | AVR |
