AVR - Régulateur de tension automatique DVR2000E

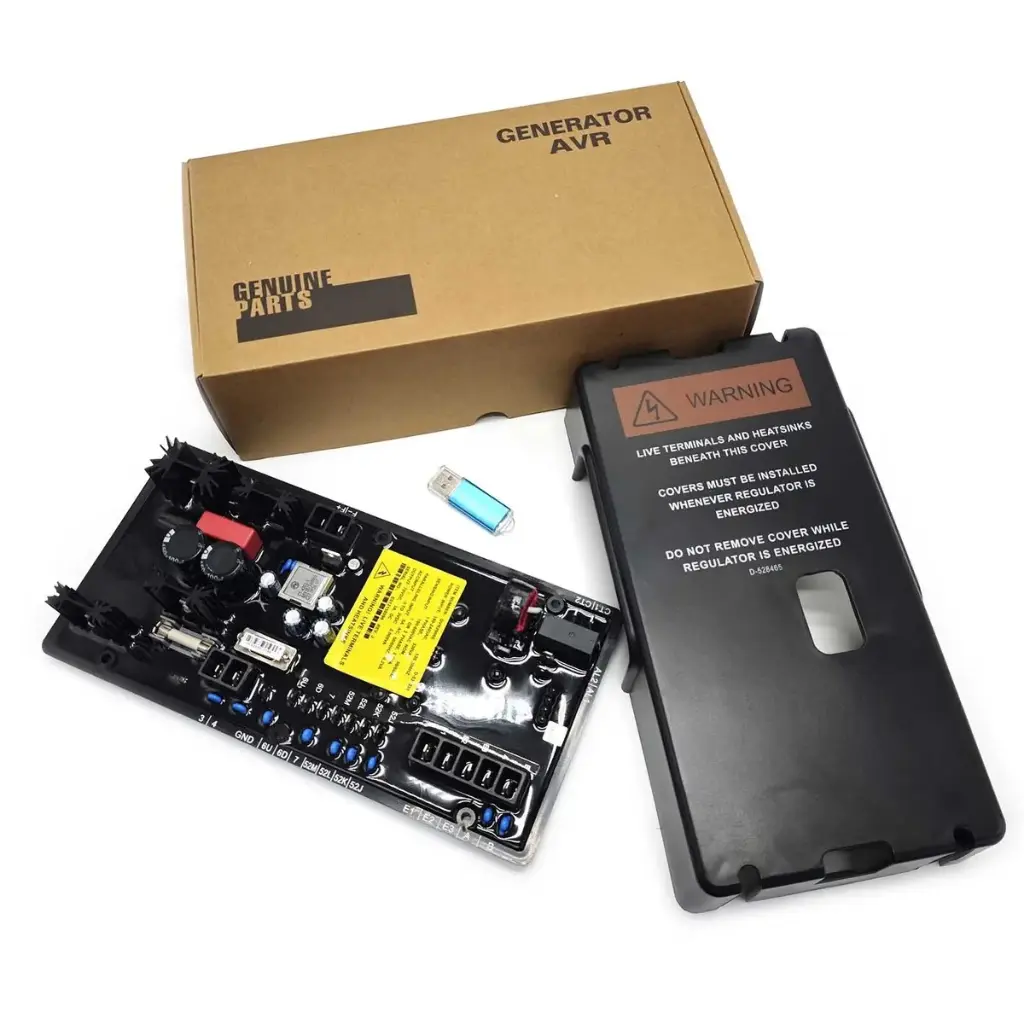

El DVR2000E es un regulador de voltaje electrónico de estado sólido, basado en microprocesador, que controla la salida de voltaje de generadores de CA sin escobillas ajustando la corriente en el campo excitador. Se alimenta de un generador de imán permanente (PMG) de alta frecuencia y múltiples polos. Este AVR viene en un paquete encapsulado para montaje detrás del tablero, fijado con tornillos a su carcasa de plástico, e incluye indicadores LED que muestran el estado del generador y del sistema. Las conexiones se realizan mediante terminales de conexión rápida de un cuarto de pulgada en el panel trasero, donde también se encuentra un conector DB-9 de 9 pines para la comunicación con una PC. Para cumplir con la norma UL 509 y evitar el contacto accidental con terminales y disipadores de calor con corriente, el DVR2000E se suministra con una cubierta moldeada que debe instalarse siempre que se le aplique energía.
AVR - DVR2000E fait partie du circuit d'excitation de l'alternateur et maintient la tension de sortie à environ ±1 % lors des variations de charge.
L'usure d'un AVR est thermique. Il travaille dans le compartiment de l'alternateur sans ventilation propre, et c'est donc généralement le premier module à vieillir sur un groupe à fort taux d'utilisation. En garder un en stock évite un arrêt de plusieurs jours pour une pièce peu coûteuse.
Caractéristiques et compatibilité
- Convient à
- MARATHON ELECTRIC
- Dimensions
- 25 x 6 x 13 cm
- Poids
- 2.00 kg
Comment vérifier avant de commander
- Vérifiez que la référence imprimée sur l'étiquette du AVR (par exemple AS440, MX341, R120) correspond exactement ; les variantes diffèrent par la plage de mesure et le niveau d'excitation.
- Vérifiez la tension d'entrée d'excitation et le type d'alternateur desservi. Ils ne sont pas interchangeables d'une marque ou d'une plage de vitesse à l'autre.
- Inspectez le câblage et les balais avant de remplacer le module : une connexion desserrée produit exactement les mêmes symptômes qu'un AVR grillé.
Questions fréquentes
Comment savoir si le défaut vient du AVR et non de l'alternateur ?
Mesurez la tension de sortie à charge stable. Si elle est basse et ne réagit pas au réglage d'excitation, alors que les bobinages et les diodes tournantes sont sains, le AVR est suspect. Un essai croisé avec un AVR de rechange le confirme en quelques minutes.
La tension peut-elle être ajustée après l'installation ?
Oui. La plupart de ces régulateurs ont un potentiomètre de tension et un de stabilité. Réglez-les à vide sur la tension nominale du site, puis vérifiez en charge avant de réceptionner.
Pièces associées
Consultez Catalogue de pièces de rechange ou Demander un devis en indiquant la référence de l'équipement. Les marques de tiers sont citées à seule fin d'identification.
Spécifications
| Caractéristiques | |
|---|---|
| Applicable à | BASLER ELECTRIC, MARATHON ELECTRIC |
| Poids | 2,00 kg |
| Dimensions | 25 x 6 x 13 cm |
| Pièces de Rechange | |
|---|---|
| Pièces de générateur | AVR |
