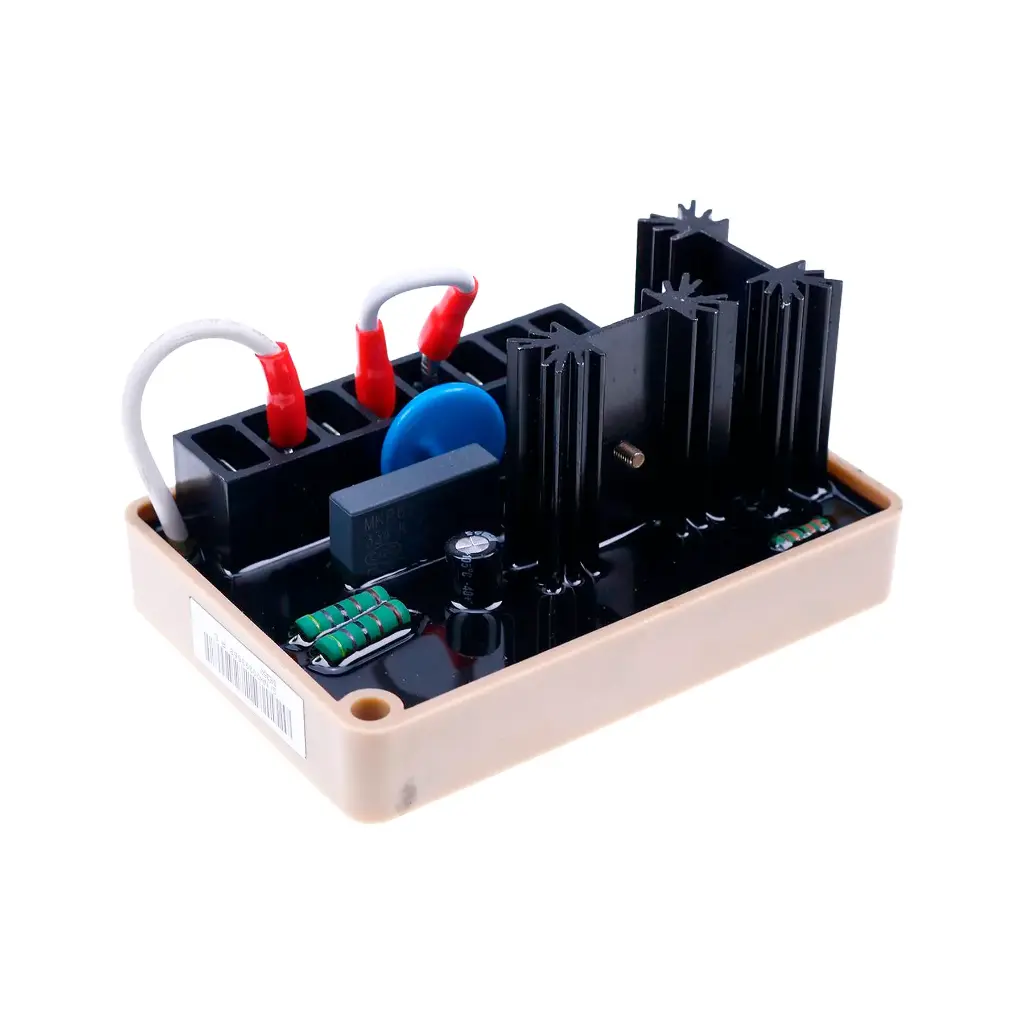

AVR - Автоматический регулятор напряжения SE350
El AVR SE350 es un regulador de voltaje electrónico encapsulado, diseñado para alternadores Marathon y Stamford, que controla la salida de generadores de CA sin escobillas regulando la corriente del excitador. Se alimenta con una entrada de AC190-240V a 50/60Hz y ofrece una salida continua de 73 V CC a 3.5 A CC (255W), con una capacidad de forzado de 105 V CC a 5 A CC (525W) con entrada de 240 V CA. Su regulación es del 1.00% (o mejor al 1% según la tasa ajustada) y permite un ajuste remoto de voltaje de hasta +/-10% con un reóstato de 2000 ohmios o +/-5% con uno de 1000 ohmios. Además, incluye compensación de frecuencia ajustable con puntos de "roll-off" de 54-61Hz para 60Hz y 45-51Hz para 50Hz. Con un peso de 6.5 oz y unas dimensiones de 100x65x49mm, su disipación de potencia máxima es de 8 vatios, siendo un componente compacto y eficiente.
AVR - SE350 относится к цепи возбуждения генератора и удерживает выходное напряжение в пределах примерно ±1 % при набросе или сбросе нагрузки.
Износ AVR носит тепловой характер. Он работает внутри отсека генератора без собственной вентиляции, поэтому обычно первым стареет на установке с большой наработкой. Запасной модуль на полке избавляет от многодневного простоя из-за дешёвой детали.
Характеристики и совместимость
- Применимо к
- MARATHON ELECTRIC
- Габариты
- 17 x 6 x 13 cm
- Масса
- 1.00 kg
Как проверить перед заказом
- Убедитесь, что обозначение на этикетке AVR (например, AS440, MX341, R120) совпадает точно: варианты различаются диапазоном измерения и уровнем возбуждения.
- Проверьте напряжение входа возбуждения и тип генератора, с которым он работает. Они не взаимозаменяемы между марками и диапазонами частоты вращения.
- Перед заменой модуля проверьте проводку и щётки: ослабленный контакт даёт ровно те же симптомы, что и сгоревший AVR.
Часто задаваемые вопросы
Как понять, что виноват AVR, а не генератор?
Измерьте выходное напряжение при установившейся нагрузке. Если оно низкое и не реагирует на подстройку возбуждения, а обмотки и вращающиеся диоды исправны, подозрителен AVR. Перекрёстная проверка с запасным AVR подтверждает это за минуты.
Можно ли подстроить напряжение после монтажа?
Да. У большинства таких регуляторов есть подстроечники напряжения и устойчивости. Настройте их без нагрузки на номинальное напряжение объекта, затем проверьте под нагрузкой перед приёмкой.
Сопутствующие детали
См. Каталог запчастей или Запросить предложение, указав обозначение оборудования. Товарные знаки третьих лиц упоминаются исключительно для идентификации.
Характеристики
| Характеристики | |
|---|---|
| Применимо к | MARATHON ELECTRIC |
| Вес | 1,00 kg |
| Размеры | 17 x 6 x 13 cm |
| Запчасти | |
|---|---|
| Запчасти генератора | AVR |
