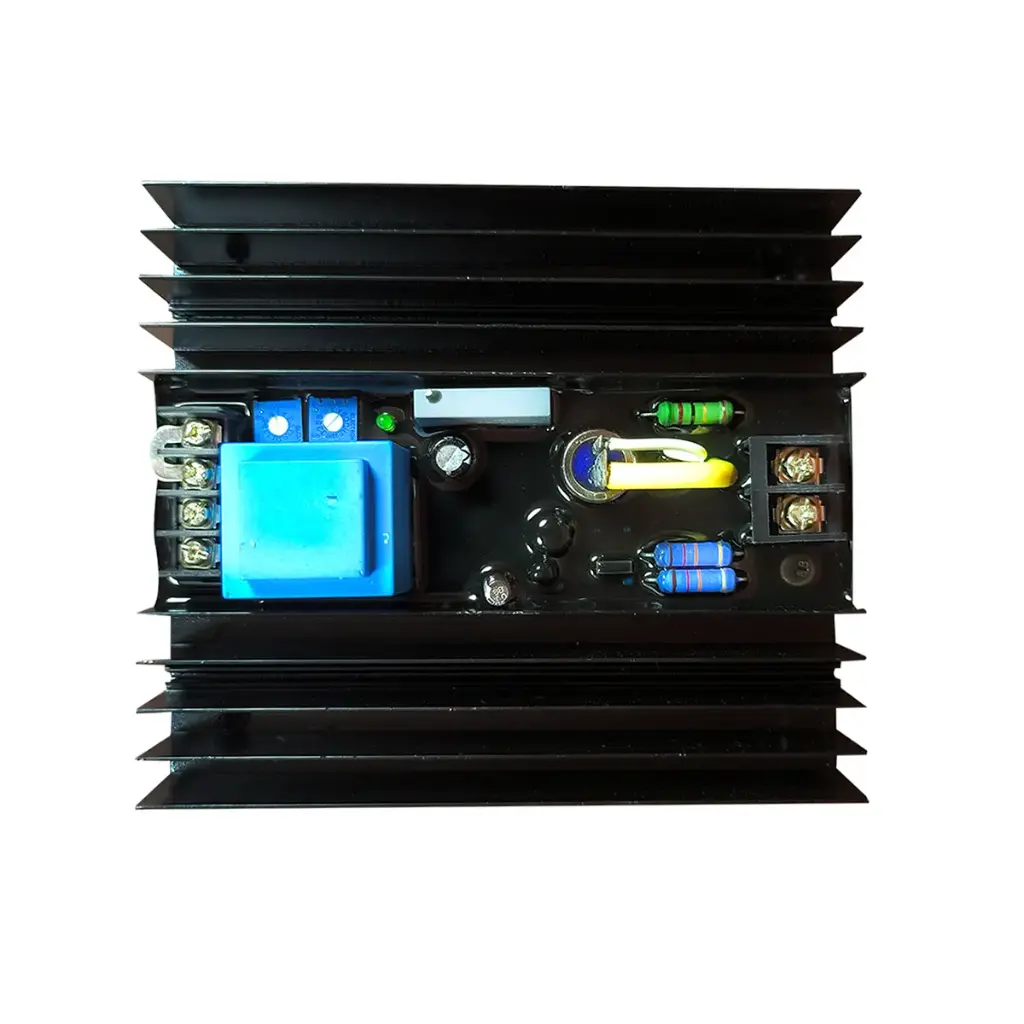

AVR - Regulador automático de tensão STLF-3
El AVR STLF-3 es un regulador de voltaje diseñado para mantener una estabilidad de voltaje entre 95% y 105%, con una tasa de ajuste en estado estacionario inferior a ±1.5%. Su entrada de voltaje principal es de 380V, y ofrece una entrada de detección de 220V CA (personalizable) o 400V CA trifásica, a 50/60Hz.1 Proporciona un voltaje de excitación de 20-100V CC y una corriente de excitación controlable de 30-50A.2 La regulación de voltaje es de ±1.5% RMS (con 4% de control del motor) y permite un ajuste de voltaje externo de ±10% con un recortador de 2k ohm y 1 watt.3
AVR - STLF-3 pertence ao circuito de excitação do gerador e mantém a tensão de saída dentro de cerca de ±1 % quando a carga sobe ou desce.
O desgaste de um AVR é térmico. Trabalha dentro do compartimento do gerador sem ventilação própria, pelo que é habitualmente o primeiro módulo a envelhecer num grupo com muitas horas. Ter um em stock evita uma paragem de vários dias por uma peça de baixo custo.
Especificações e compatibilidade
- Aplicável a
- ESCOBILLA
- Dimensões
- 17 x 8,5 x 13 cm
- Peso
- 1.00 kg
Como verificar antes de encomendar
- Verifique se a referência impressa na etiqueta do AVR (por exemplo AS440, MX341, R120) coincide exatamente; as variantes diferem na gama de medição e no nível de excitação.
- Confirme a tensão de entrada de excitação e o tipo de alternador servido. Não são intercambiáveis entre marcas ou gamas de velocidade.
- Inspecione a cablagem e as escovas antes de substituir o módulo: uma ligação solta produz exatamente os mesmos sintomas que um AVR queimado.
Perguntas frequentes
Como sei se a avaria é do AVR e não do alternador?
Meça a tensão de saída com carga estável. Se estiver baixa e não responder ao ajuste de excitação, com os enrolamentos e os díodos rotativos em bom estado, o AVR é o suspeito. Um ensaio cruzado com um AVR sobressalente confirma-o em minutos.
A tensão pode ser ajustada após a instalação?
Sim. A maioria destes reguladores tem um potenciómetro de tensão e outro de estabilidade. Ajuste-os em vazio à tensão nominal do local e verifique em carga antes de aceitar.
Peças relacionadas
Consulte o Catálogo de peças de reposição ou Pedir um orçamento indicando a referência do equipamento. As marcas de terceiros são citadas apenas para fins de identificação.
Especificações
| Characteristics | |
|---|---|
| Aplicável a | Escova |
| Peso | 1,00 kg |
| Dimensões | 17 x 8,5 x 13 cm |
| Peças de Reposição | |
|---|---|
| Peças de gerador | AVR |
