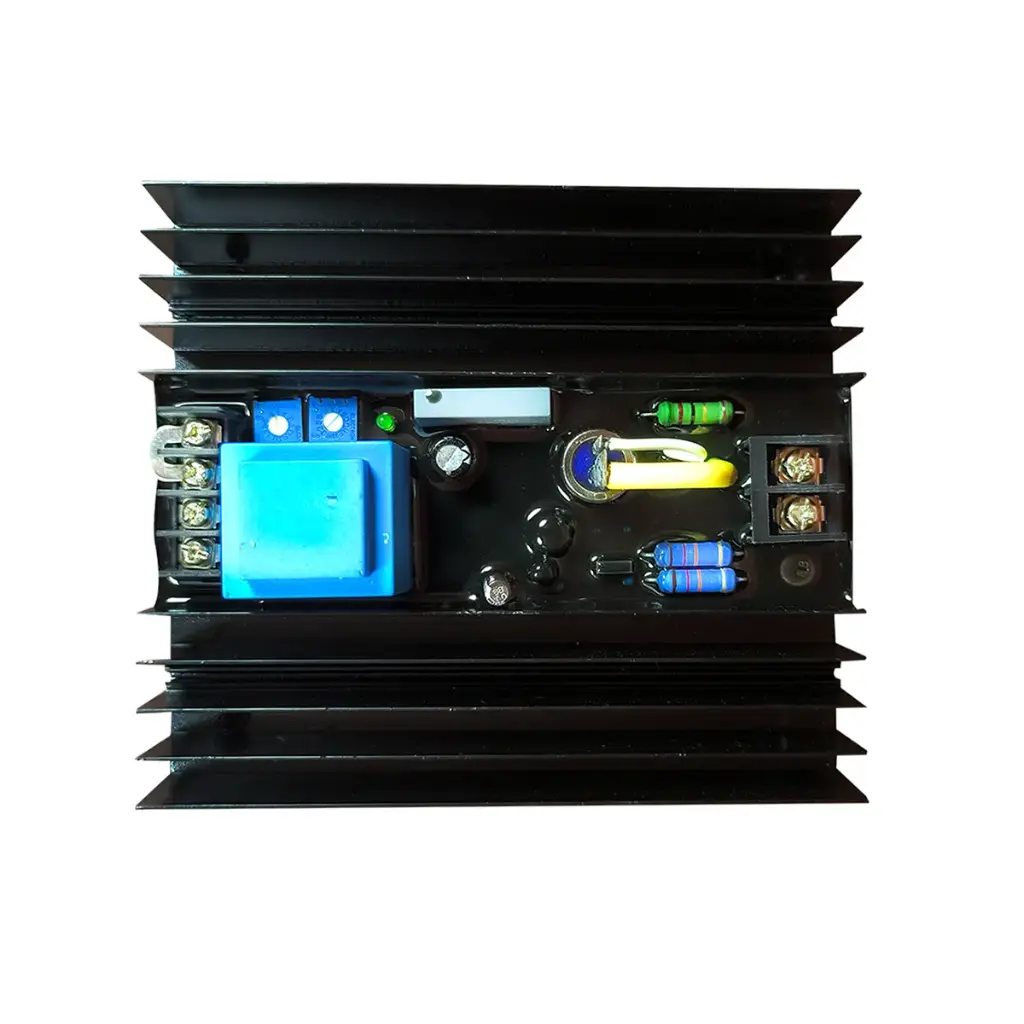

AVR - Régulateur de tension automatique STLF-3
El AVR STLF-3 es un regulador de voltaje diseñado para mantener una estabilidad de voltaje entre 95% y 105%, con una tasa de ajuste en estado estacionario inferior a ±1.5%. Su entrada de voltaje principal es de 380V, y ofrece una entrada de detección de 220V CA (personalizable) o 400V CA trifásica, a 50/60Hz.1 Proporciona un voltaje de excitación de 20-100V CC y una corriente de excitación controlable de 30-50A.2 La regulación de voltaje es de ±1.5% RMS (con 4% de control del motor) y permite un ajuste de voltaje externo de ±10% con un recortador de 2k ohm y 1 watt.3
AVR - STLF-3 fait partie du circuit d'excitation de l'alternateur et maintient la tension de sortie à environ ±1 % lors des variations de charge.
L'usure d'un AVR est thermique. Il travaille dans le compartiment de l'alternateur sans ventilation propre, et c'est donc généralement le premier module à vieillir sur un groupe à fort taux d'utilisation. En garder un en stock évite un arrêt de plusieurs jours pour une pièce peu coûteuse.
Caractéristiques et compatibilité
- Convient à
- ESCOBILLA
- Dimensions
- 17 x 8,5 x 13 cm
- Poids
- 1.00 kg
Comment vérifier avant de commander
- Vérifiez que la référence imprimée sur l'étiquette du AVR (par exemple AS440, MX341, R120) correspond exactement ; les variantes diffèrent par la plage de mesure et le niveau d'excitation.
- Vérifiez la tension d'entrée d'excitation et le type d'alternateur desservi. Ils ne sont pas interchangeables d'une marque ou d'une plage de vitesse à l'autre.
- Inspectez le câblage et les balais avant de remplacer le module : une connexion desserrée produit exactement les mêmes symptômes qu'un AVR grillé.
Questions fréquentes
Comment savoir si le défaut vient du AVR et non de l'alternateur ?
Mesurez la tension de sortie à charge stable. Si elle est basse et ne réagit pas au réglage d'excitation, alors que les bobinages et les diodes tournantes sont sains, le AVR est suspect. Un essai croisé avec un AVR de rechange le confirme en quelques minutes.
La tension peut-elle être ajustée après l'installation ?
Oui. La plupart de ces régulateurs ont un potentiomètre de tension et un de stabilité. Réglez-les à vide sur la tension nominale du site, puis vérifiez en charge avant de réceptionner.
Pièces associées
Consultez Catalogue de pièces de rechange ou Demander un devis en indiquant la référence de l'équipement. Les marques de tiers sont citées à seule fin d'identification.
Spécifications
| Caractéristiques | |
|---|---|
| Applicable à | Balai |
| Poids | 1,00 kg |
| Dimensions | 17 x 8,5 x 13 cm |
| Pièces de Rechange | |
|---|---|
| Pièces de générateur | AVR |
