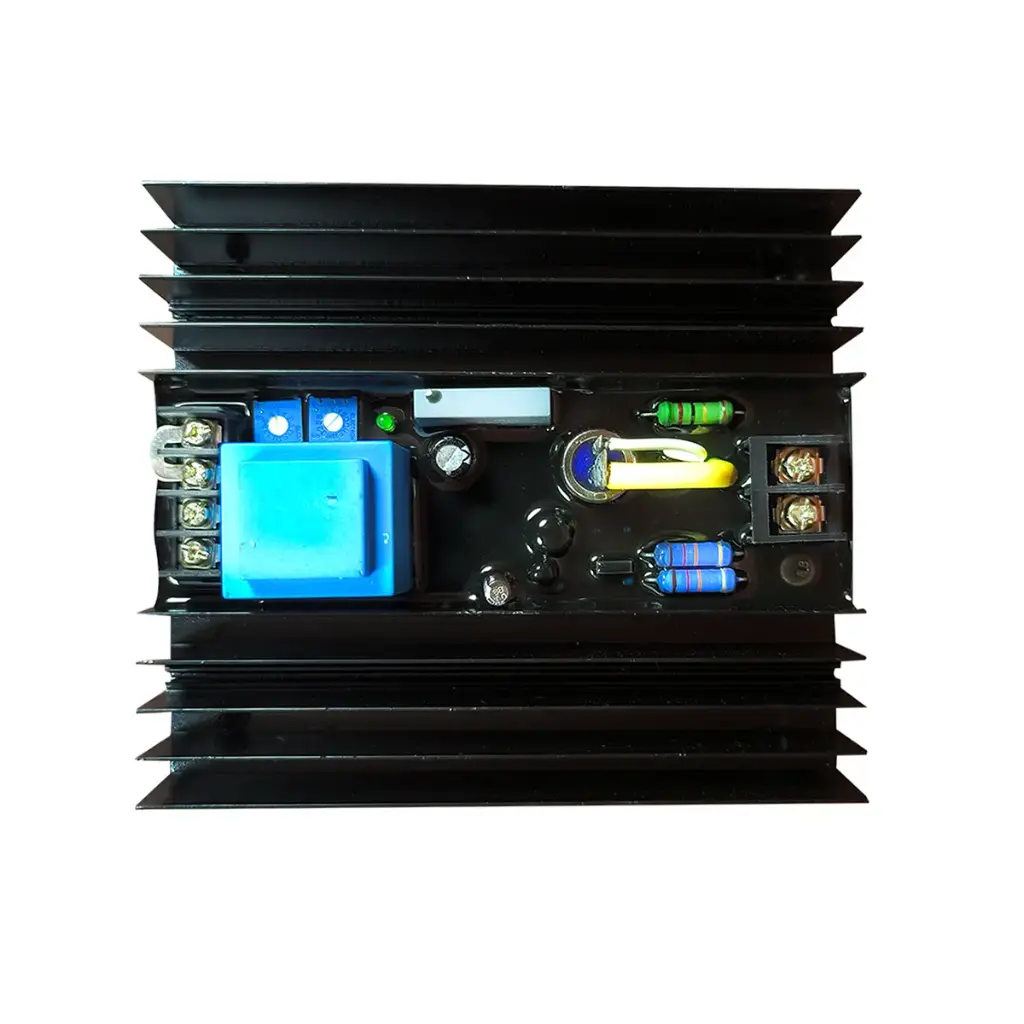

AVR - Regulador automático de tensión STLF-3
El AVR STLF-3 es un regulador de voltaje diseñado para mantener una estabilidad de voltaje entre 95% y 105%, con una tasa de ajuste en estado estacionario inferior a ±1.5%. Su entrada de voltaje principal es de 380V, y ofrece una entrada de detección de 220V CA (personalizable) o 400V CA trifásica, a 50/60Hz.1 Proporciona un voltaje de excitación de 20-100V CC y una corriente de excitación controlable de 30-50A.2 La regulación de voltaje es de ±1.5% RMS (con 4% de control del motor) y permite un ajuste de voltaje externo de ±10% con un recortador de 2k ohm y 1 watt.3
AVR - STLF-3 pertenece al circuito de excitación del generador y su función es sostener la tensión de salida dentro de ±1 % cuando la carga sube o baja de golpe.
El desgaste del AVR es térmico. Trabaja dentro del compartimiento del generador, sin ventilación propia, y suele ser el primer módulo que envejece en un grupo con muchas horas. Guardar uno de repuesto evita paradas de días por un componente de bajo costo.
Datos y compatibilidad
- Aplicable a
- ESCOBILLA
- Dimensiones
- 17 x 8,5 x 13 cm
- Peso
- 1.00 kg
Cómo verificar antes de comprar
- Verifique que la referencia impresa en la placa del AVR (por ejemplo AS440, MX341, R120) coincida exactamente; las variantes cambian el rango de detección y el nivel de excitación.
- Confirme la tensión de entrada de excitación y el tipo de generador al que sirve: no son intercambiables entre generadores de distinta marca ni de distinto régimen de vueltas.
- Revise el cableado y las escobillas antes de cambiar el módulo: una mala conexión produce los mismos síntomas que un AVR quemado.
Preguntas frecuentes
¿Cómo confirmo que el problema es el AVR y no el generador?
Mida la tensión de salida con carga estable. Si es baja y no responde al ajuste de excitación, y el bobinado y los diodos rotativos están sanos, el sospechoso es el AVR. Una prueba cruzada con un AVR de repuesto confirma el diagnóstico en minutos.
¿Se puede ajustar la tensión después de instalarlo?
Sí. La mayoría de estos reguladores tienen un potenciómetro de tensión y otro de estabilidad. Se ajustan con el grupo en vacío, a la tensión nominal del sitio, y luego se verifica con carga antes de darlo por bueno.
Repuestos relacionados
Consulte el catálogo de repuestos o solicite una cotización indicando la referencia del equipo. Las marcas de terceros se citan únicamente con fines de identificación.
Especificaciones
| Characteristics | |
|---|---|
| Aplicable a | ESCOBILLA |
| Peso | 1,00 kg |
| Dimensiones | 17 x 8,5 x 13 cm |
| Spare Parts | |
|---|---|
| Repuestos generador | AVR |
