Descripción general

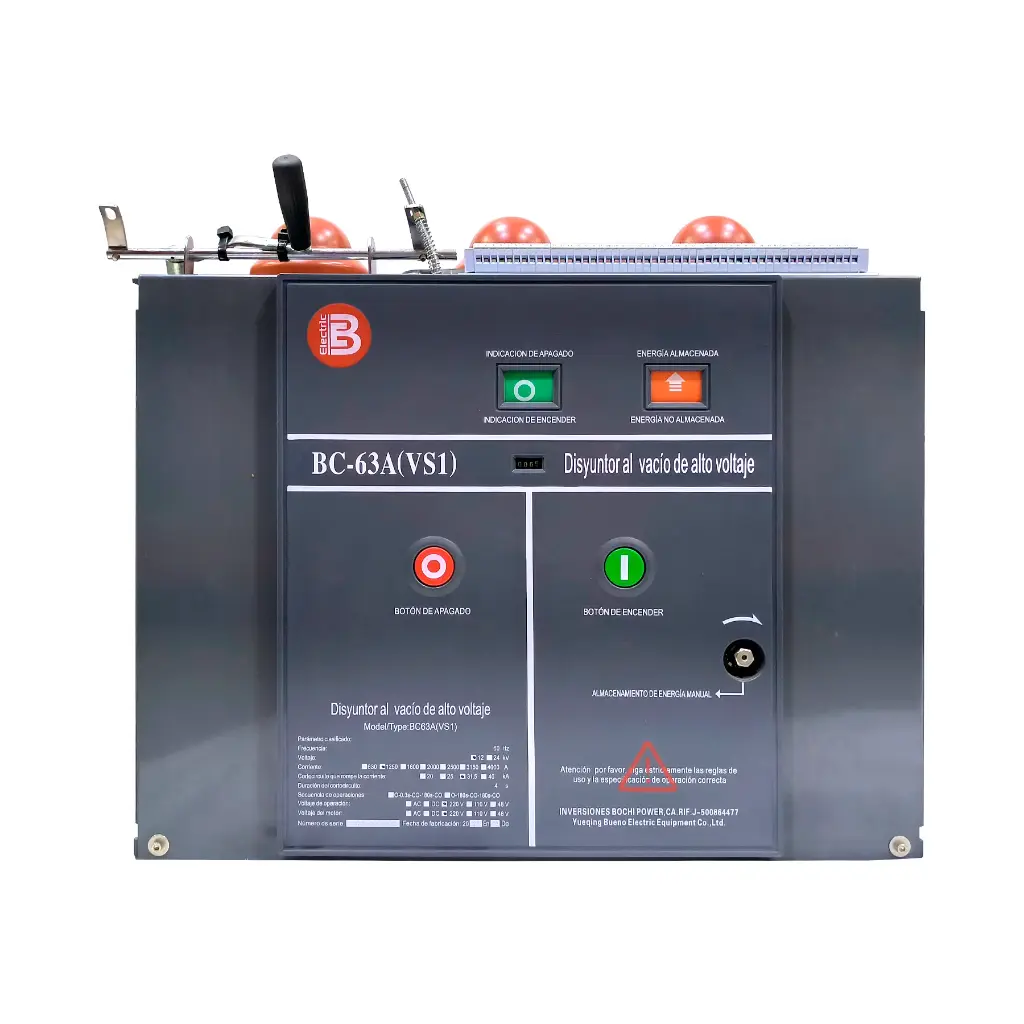

El BCVS1 12/1250/31.5kA (extraíble) es el mismo interruptor automático de caja abierta de 1250 A y 31,5 kA, montado sobre carro: la parte fija queda cableada en el cuadro y el interruptor se extrae sin desmontar barras ni conductores.
La caja abierta deja accesibles los contactos principales y el mecanismo, de modo que la inspección y el mantenimiento se hacen sin abrir el aparato. El mando es manual de serie y la protección se ajusta con los relés o disparadores que se definan en el pedido, según la coordinación del cuadro. Se instala en cuadros generales de baja tensión, en subestaciones tipo paquete y en salidas de grupo electrógeno donde la corriente nominal y la corriente de cortocircuito son altas.
Datos y compatibilidad
- Modelo
- BCVS1 12/1250/31.5kA
- Corriente nominal
- 1250 A
- Capacidad de corte
- 31,5 kA
- Ejecución
- Extraíble
- Tipo
- Interruptor automático de caja abierta
- Marca
- BCP
- Aplicación
- Protección general en baja tensión
Aplicaciones recomendadas
- Cuadro general de baja tensión en plantas industriales y comerciales
- Subestaciones tipo paquete y centros de transformación
- Salida principal de grupos electrógenos de media y gran potencia
- Cuadros de distribución en minería, puertos y plantas de proceso
- Protección de acometidas con alta corriente de cortocircuito
- Repotenciación de cuadros existentes que necesitan más poder de corte
Ejecución fija o extraíble
La diferencia está en cómo se monta el aparato, no en su capacidad de corte. La ejecución fija se atornilla a las barras y se desconecta deshaciendo los bornes; la extraíble se separa del circuito girando el mecanismo, con el interruptor en posición de prueba o de desconexión.
- Fija: menor coste y menos piezas móviles, indicada cuando el interruptor no se sustituye con frecuencia.
- Extraíble: sustitución o mantenimiento en minutos, con el cuadro el resto de salidas en servicio.
- Extraíble: exige más espacio de cuadro y guías de carro en el pedido.
- En ambos casos se mantiene la misma corriente nominal y la misma capacidad de corte.
Preguntas frecuentes
¿Qué significa 31,5 kA en este interruptor?
Es la corriente de cortocircuito que el aparato puede interrumpir sin dañarse. Si la corriente de defecto calculada en el punto de instalación es mayor, hace falta un aparato con mayor capacidad de corte o una protección aguas arriba que limite la corriente.
¿Puedo sustituir una ejecución fija por una extraíble?
No sin cambiar el bastidor: la extraíble necesita la parte fija con guías y contactos de dedo montada en el cuadro. La capacidad de corte y la corriente nominal son las mismas, pero el espacio y el cableado no.
¿Se entrega con relé de protección?
El interruptor se entrega con mando manual; los disparadores y relés se definen en el pedido según el ajuste que pida el proyecto, para que la coordinación con las protecciones aguas arriba y aguas abajo quede cerrada antes del despacho.
Más de la gama
Especificaciones
| Characteristics | |
|---|---|
| Marca | BCP |
| Amperaje (A) | 1250 A |
| Tipo | Interruptor Automático Extraíble |
| Energía eléctrica | |
|---|---|
| Tipo eléctrico | Interruptor Automático de Caja Abierta |
