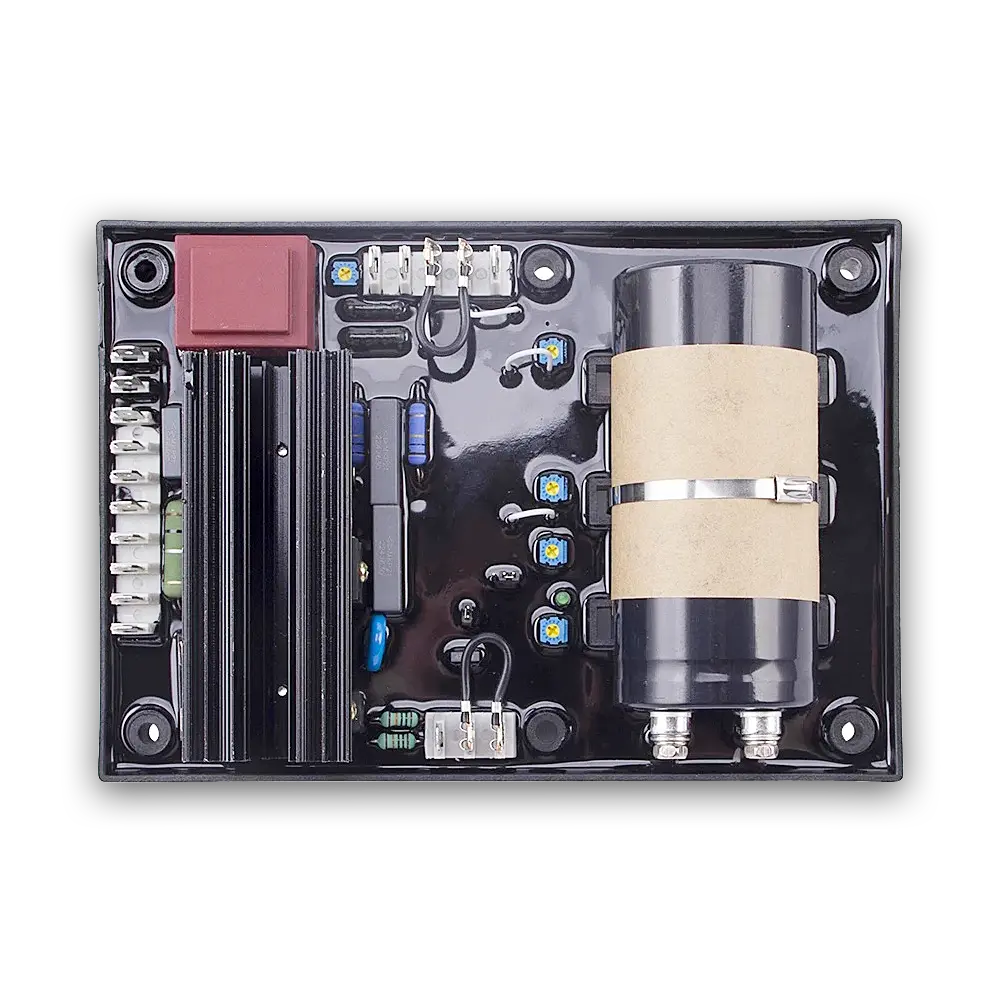

AVR - Regulador automático de tensão R448
El AVR R448 es un regulador de voltaje compatible para generadores sin escobillas Leroy Somer de 50-300KW, apto para alternadores de las series 5000, 6000 y 7000, y se puede alimentar mediante sistemas de excitación PMG, AREP o de derivación. Este AVR, que también reemplaza a modelos como Leroy Somer R449, R438 y AEM110RE016, así como Olympian FG Wilson 922-124, ofrece una regulación de voltaje de <±0.5% con ajuste del motor al 4%. Sus rangos de detección de voltaje son de 95-140V, 170-260V y 340-520V (seleccionable 50/60Hz), con una entrada de energía trifásica de 40-150V CA. La salida de voltaje máxima es de 160 V CC a 120 V CA, con una corriente máxima de 10 A y una caída de corriente máxima del 4% a PF 0.8. Cuenta con arranque de voltaje residual (>5 V CA), ajuste de voltaje externo de ±10%, bobinado auxiliar de 6-150V CA, un tiempo de respuesta de 0.3-1 seg., y una tasa de caída de voltaje LAM seleccionable del 10% o 15%. Diseñado para operar en un amplio rango de temperaturas de -40°C a 60°C, es robusto y cuenta con controles de ajuste para voltaje, estabilidad, UFRO, límite de corriente de excitación y ajuste de caída.
AVR - R448 é o regulador automático de tensão do alternador: lê a tensão de saída e corrige a excitação de campo para que a tensão se mantenha estável quando a carga varia.
Um AVR em falha manifesta-se antes de morrer: a tensão cai 5–30 V no arranque de um motor grande, as luzes oscilam ou o quadro de comando reinicia. Na falha total, o grupo fornece apenas tensão residual ou dispara por sobretensão.
Especificações e compatibilidade
- Aplicável a
- LEROY SEMER
- Dimensões
- 17 x 9,5 x 13 cm
- Peso
- 2.00 kg
Como verificar antes de encomendar
- Verifique se a referência impressa na etiqueta do AVR (por exemplo AS440, MX341, R120) coincide exatamente; as variantes diferem na gama de medição e no nível de excitação.
- Confirme a tensão de entrada de excitação e o tipo de alternador servido. Não são intercambiáveis entre marcas ou gamas de velocidade.
- Inspecione a cablagem e as escovas antes de substituir o módulo: uma ligação solta produz exatamente os mesmos sintomas que um AVR queimado.
Perguntas frequentes
Como sei se a avaria é do AVR e não do alternador?
Meça a tensão de saída com carga estável. Se estiver baixa e não responder ao ajuste de excitação, com os enrolamentos e os díodos rotativos em bom estado, o AVR é o suspeito. Um ensaio cruzado com um AVR sobressalente confirma-o em minutos.
A tensão pode ser ajustada após a instalação?
Sim. A maioria destes reguladores tem um potenciómetro de tensão e outro de estabilidade. Ajuste-os em vazio à tensão nominal do local e verifique em carga antes de aceitar.
Peças relacionadas
Consulte o Catálogo de peças de reposição ou Pedir um orçamento indicando a referência do equipamento. As marcas de terceiros são citadas apenas para fins de identificação.
Especificações
| Characteristics | |
|---|---|
| Aplicável a | LEROY SEMER |
| Peso | 2,00 kg |
| Dimensões | 17 x 9,5 x 13 cm |
| Peças de Reposição | |
|---|---|
| Peças de gerador | AVR |
